周波数特性分析

基本条件＋シナ合板＋FE103E

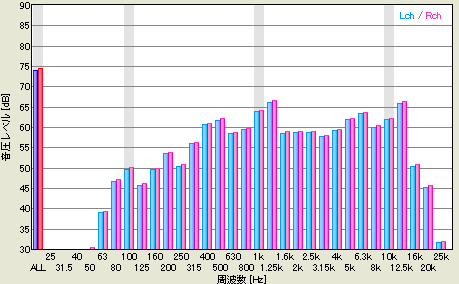

　BS-１０の周波数特性には以下のような特徴があった

1. トータルの音圧は約７４ｄｂ。これはスーパースワンより１ｄｂ低い。
2. 中高域の平均を５５ｄｂとすると400ｈｚあたりから低域の音圧レベルが低下してきているが、80ｈｚぐらいまではバスレフポートによりなんとか再生。そこから下はバスレフの特性によりいっきに急降下。
3. 高域は１６ｋｈｚ音圧降下が始まり２０ｋｈｚまでならだかに減少。
   （ただこのユニットは結構指向性がはっきりしているユニットなので、マイク・スピーカーの角度でかなり影響をうけてしまうので参考程度に）

初試聴時の感想はまず第一に音圧レベルがかなり高い。同じFE-103Eを使ったユニットD-10とほぼ同じ平均音圧レベルを示しているが音の傾向が全く異なり、D-10バッキーが最低音まで伸ばしているのに、対してBS-10は中低域のが比較的高くそこから先の音圧は急降下している。これははバスレフがダクトの周波数Fｄ以下では音が逆相関係になりいっきに音圧低下を起こすが、これはバスレフとしての動作がまともに働いている証拠。ダクトのFｄ（バスレフダクトから出る周波数）は長岡先生の「オリジナルスピーカー設計術①」によれば、



の式で与えられる。この式の2番目にｒ（ダクトの面積を円に換算した時の半径）とVc（キャビネットの実効容積）L3（ダクトの長さ）を代入すると７２という数値がでてくる。特性上は８０ｈｚ、あたりが若干もりあがっていてこのあたりをバスレフダクトでうまく持ち上げているのが分かる。図では１００ｈｚが最ももりあがっているがこれは部屋の影響などを考えるとほぼ測定の誤差にはいるだろう。

　

BS-10
