FE108ES2の裸の特性
バックロードホーンはいかにして低域をかせぐのか

基本条件＋MDFキャビネット＋FE１０８ESⅡ

　今回はスーパースワンの音とはあまり関係ないがバックロードホーンの仕組み。バックロードホーンがどの帯域を背負っているか書いてみよう。

　まずはユニットをスーパスワンからとりはずして、ユニットのみｆ特測定をした。説明書に書いてある特性とはだいぶ違う。それは当たり前で説明書の測定はJIS箱（巨大密閉箱）にいれて低域の回りこみをゼロにした特性だからだ。

　

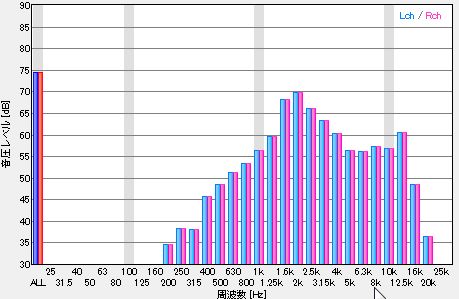

①FE108ES2の裸の特性

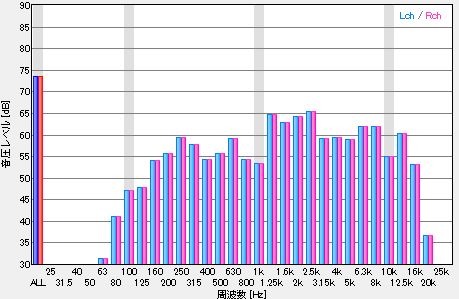

②FE108ES2をスーパースワンにいれての測定

そして②がユニットをスーパススワン（バックロードホーン箱）にいれての測定。超大雑把に書くと、①の特性から低域の回りこみを差し引いたもの（説明書の特性になる）にホーンをつけると②の特性になる。ホーンがどのあたりを背負っているかよく分かると思う。
