D-111アンモナイトM

D-111アンモナイトM ～脅威のスパイラルホーンからは信じられぬ低音を再生
基本データ
シナ合板+カット代金※１	12,418円
ユニット代金※２	7,328円
その他必要コスト※３	5,000円
サイズ	縦550ｍｍ×横470ｍｍ×奥行き180ｍｍ
長岡鉄男氏推奨ユニット	FF125K
製作難易度※４	2
参照図面1	長岡鉄男のオリジナルスピーカー設計術③
参照図面2	長岡鉄男のスピーカー工作全図面集②
参照図面3	長岡鉄男のｵﾘｼﾞﾅﾙｽﾋﾟｰｶｰ設計術specialedition図面集編Ⅰ
音道データ	長岡バックロードの音道データ

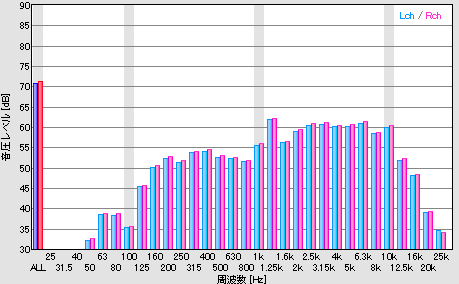

周波数特性
FF125K搭載のD-111アンモナイトM
大山のコメント
長岡師はスパイラルホーンを数種類発表している。Ｄ－１１１は中型になる（ＢＨだけにかなり大きい）。スパイラルホーンはCW型（D-37など）に比べよりエクスポネンシャルにちかい構造であり、音の抜けは大変良い。ただ、スペースファクターは悪く、設置は難儀。壁掛けとして使用するのがよいかもしれない。

※１合板代金は東急ハンズ新宿店の価格表を参考に必要合板代金（シナ合板）とカット代金を 　足したものです。あくまで参考程度に考えてください（2006年10月現在）。
※２ユニットは小泉無線での価格をネットで調べたものが参考となっております。これも値段の　変動等の可能性のあるものですから参考程度に考えてください（2006年10月現在）。
※３その他コストとは主に、ターミナル・内部配線・ファストン端子・ネットワーク用コイル・コンデ　ンサ、木工ボンド、オニメナット、木工道具などなどを合算して5000円としております。
※４製作難易度は5段階に分け、１が最も簡単で５が最も難しいとしています。スピーカーのサ　イズ・構造の複雑さ・実際に大山が作った経験を基に書いた主観的なものです。


次のページはロクハンユニットバックロードのD-37です。
