振動板のエッジ
スピーカーのエッジとは

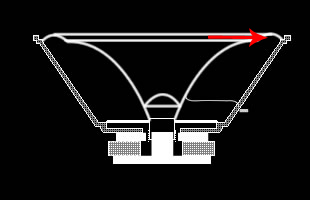

エッジは振動板の円周部分とフレーム部分をつなぐ役割を持ちます。振動板を常に正しい位置に保持し、振動板の動きを妨げることなくその動きに追随できなければなりません。エッジのもう一つの役目は振動板背面の音を遮断すること。現在のスピーカーエンクロージャーは背圧を利用したものがほとんどなので重要です。
エッジはダンパーとともにスピーカーユニットのばねの力S0に影響しユニットの共振周波数を決め、音のダンピング(特に立下り部分)にも大きく影響します。
エッジの種類は大きく分けて
とがあります。フィックスドエッジは振動板の材料の延長をエッジとしたもの(つまり振動板の材質とエッジの材質が同じ)であるのに対し、フリーエッジはエッジのみを別材料で加工し接着したもの(つまり振動板と別の材質を用いることができる)のことをさす。現在はフリーエッジが主流になっている。

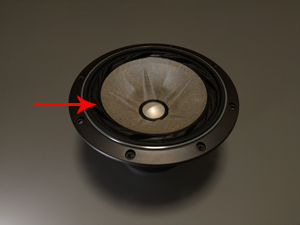

FOSTEXのFE208ES-Rには渦巻状のUDRタンジェンタルエッジが使われている
