実験1.17
ホーン内部のスペアナ観測
（中高域の漏れの確認）

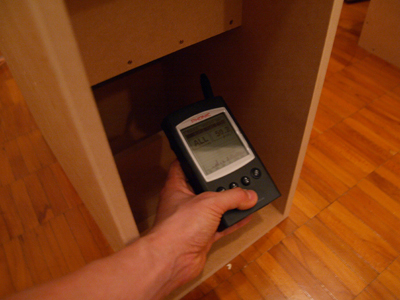

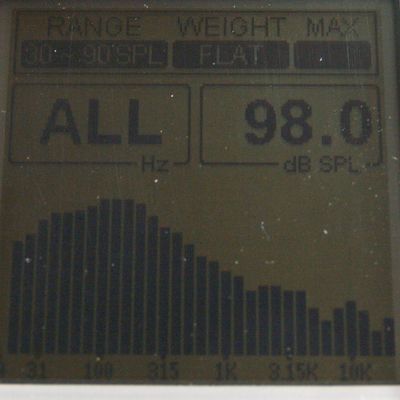

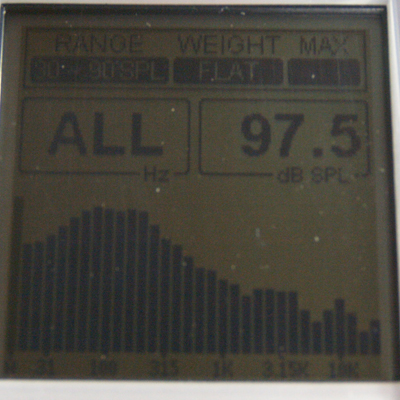

　写真のようにホーンから約20センチのところに測定器をもっていってホーンからの中高音の漏れを測定する。ユニット前面からの音ももちろん拾ってしまうから純粋にホーンからだけの音ではないが、果たして何らかの知見が得られるか？

スロート絞り率は一定で0.91。空気室は最大の4.73Lから最小の2.58Lまでの１０段階で測定した。この項目に限りスペアナの各帯域が何ｈｚあるかを示しておく。

空気室4.73L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz=	76.5db	125hz	93.2db	800hz	69.3db	5khz	48.5db
25hz	80.8db	160hz	93.6db	1kzh	63.9db	6.3khz	43.5db
31.5hz	83.3db	200hz	89.5db	1.25kzh	60.5db	8khz	48.6db
40hz	85.6db	250hz	85.6db	1.6khz	54.5db	10khz	52.3db
50hz	89.1db	315hz	80.2db	2khz	56.4db	12.5khz	46.7db
63hz	88.5db	400hz	77.6db	2.5khz	57.1db	16khz	39.7db
80hz	94.5db	500hz	72.4db	3.15khz	54.2db	20khz	44.3db
100hz	92.3db	630hz	67.2db	4khz	55.4db



空気室4.47L
スロート断面積5.6ｍ2
スロート絞り率　0.06

20hz	76.2db	125hz	93.1db	800hz	68.0db	5khz	48.1db
25hz	79.5db	160hz	93.8db	1kzh	62.1db	6.3khz	43.1db
31.5hz	81.8db	200hz	90.7db	1.25kzh	60.6db	8khz	48.9db
40hz	86.1db	250hz	84.2db	1.6khz	55.4db	10khz	51.3db
50hz	87.1db	315hz	79.8db	2khz	55.4db	12.5khz	46.3db
63hz	89.1db	400hz	77.1db	2.5khz	54.8db	16khz	40.4db
80hz	92.6db	500hz	71.8db	3.15khz	53.7db	20khz	45.5db
100hz	91.0db	630hz	66.2db	4khz	55.2db



空気室4.21L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz	76.8db	125hz	92.7db	800hz	67.7db	5khz	48.4db
25hz	78.7db	160hz	93.5db	1kzh	62.3db	6.3khz	41.9db
31.5hz	84.7db	200hz	91.3db	1.25kzh	59.5db	8khz	47.6db
40hz	87.5db	250hz	85.7db	1.6khz	54.5db	10khz	51.9db
50hz	87.6db	315hz	79.4db	2khz	56.6db	12.5khz	46.1db
63hz	91.0db	400hz	76.0db	2.5khz	56.0db	16khz	39.2db
80hz	92.6db	500hz	71.8db	3.15khz	55.1db	20khz	45.1db
100hz	92.1db	630hz	67.1db	4khz	55.2db



空気室3.96L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz=	72.6db	125hz	93.0db	800hz	67.3db	5khz	49.1db
25hz	80.1db	160hz	92.6db	1kzh	61.7db	6.3khz	42.7db
31.5hz	84.1db	200hz	90.5db	1.25kzh	59.8db	8khz	49.4db
40hz	85.1db	250hz	85.6db	1.6khz	54.4db	10khz	52.6db
50hz	83.5db	315hz	79.6db	2khz	56.5db	12.5khz	47.7db
63hz	89.0db	400hz	77.2db	2.5khz	57.1db	16khz	40.6db
80hz	92.8db	500hz	70.9db	3.15khz	55.8db	20khz	45.0db
100hz	92.5db	630hz	65.3db	4khz	55.7db

空気室3.7L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz	74.7db	125hz	93.8db	800hz	66.8db	5khz	48.0db
25hz	79.0db	160hz	94.0db	1kzh	62.8db	6.3khz	42.5db
31.5hz	82.7db	200hz	90.8db	1.25kzh	59.1db	8khz	47.8db
40hz	87.4db	250hz	85.4db	1.6khz	55.6db	10khz	50.7db
50hz	88.8db	315hz	80.6db	2khz	55.9db	12.5khz	47.1db
63hz	90.5db	400hz	78.1db	2.5khz	55.7db	16khz	40.0db
80hz	91.2db	500hz	73.0db	3.15khz	55.4db	20khz	44.2db
100hz	92.1db	630hz	68.5db	4khz	55.7db



空気室3.45L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz	76.7db	125hz	91.3db	800hz	65.9db	5khz	48.2db
25hz	77.6db	160hz	92.1db	1kzh	61.9db	6.3khz	43.0db
31.5hz	80.8db	200hz	91.6db	1.25kzh	59.8db	8khz	48.7db
40hz	84.9db	250hz	85.2db	1.6khz	54.6db	10khz	53.0db
50hz	88.1db	315hz	79.9db	2khz	57.4db	12.5khz	47.6db
63hz	91.0db	400hz	76.6db	2.5khz	57.8db	16khz	39.5db
80hz	93.1db	500hz	71.2db	3.15khz	56.5db	20khz	44.3db
100hz	92.1db	630hz	66.1db	4khz	56.1db



空気室3.19L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz	75.3db	125hz	93.8db	800hz	67.5db	5khz	48.6db
25hz	78.8db	160hz	93.3db	1kzh	63.6db	6.3khz	43.7db
31.5hz	84.0db	200hz	91.6db	1.25kzh	61.0db	8khz	48.3db
40hz	87.6db	250hz	86.7db	1.6khz	55.6db	10khz	51.5db
50hz	87.3db	315hz	81.9db	2khz	57.2db	12.5khz	47.0db
63hz	88.4db	400hz	79.4db	2.5khz	57.4db	16khz	39.5db
80hz	90.8db	500hz	74.9db	3.15khz	55.9db	20khz	44.7db
100hz	93.2db	630hz	69.4db	4khz	55.3db



空気室2.92L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz	74.4db	125hz	93.9db	800hz	67.4db	5khz	48.0db
25hz	81.5db	160hz	93.9db	1kzh	63.9db	6.3khz	43.0db
31.5hz	85.3db	200hz	91.1db	1.25kzh	61.0db	8khz	48.1db
40hz	86.4db	250hz	87.3db	1.6khz	54.0db	10khz	52.8db
50hz	85.0db	315hz	81.8db	2khz	56.9db	12.5khz	46.7db
63hz	90.3db	400hz	79.6db	2.5khz	56.1db	16khz	38.7db
80hz	92.9db	500hz	74.7db	3.15khz	54.0db	20khz	43.3db
100hz	93.7db	630hz	69.4db	4khz	54.9db



空気室2.58L
スロート断面積5.6ｃｍ2
スロート絞り率　0.06

20hz	76.4db	125hz	94.5db	800hz	69.0db	5khz	48.0db
25hz	81.8db	160hz	93.1db	1kzh	64.7db	6.3khz	42.1db
31.5hz	85.4db	200hz	91.2db	1.25kzh	60.2db	8khz	48.1db
40hz	88.2db	250hz	86.7db	1.6khz	54.2db	10khz	51.7db
50hz	89.2db	315hz	81.4db	2khz	57.3db	12.5khz	46.7db
63hz	89.1db	400hz	79.8db	2.5khz	56.6db	16khz	39.2db
80hz	91.0db	500hz	75.3db	3.15khz	54.2db	20khz	44.8db
100hz	92.7db	630hz	69.7db	4khz	55.6db
