D-55の音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 9504cm3 (9.5L) |
S0(スロートの断面積) | 176.4cm2 |
L(ホーンの全長) | 269.9cm |
S(ホーンの開口面積) | 2012.4cm2 |
SR(スロート絞り率) | 0.85 |
fx(クロスオーバー周波数) | 185Hz |
折り返し回数 | 5回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 39cm | 36.9cm |
縦 | 33cm | 4.9cm | 6.1cm |
横 | 36cm | 36cm | 36cm |
奥行き | 8cm | 39cm | 36.9cm |
補強による体積の減少分 | 252cm3 | 409.5cm3 | 168cm3 |
折り返し部の体積の上昇分 | 0cm3 | 529.2cm3 | 0cm3 |
体積 | 9252cm3 | 6699cm3 | 7935.2cm3 |
折り返し角度 | 180度 | 360度 | 90度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 43.8cm | 41.7cm | 71.6cm |
縦 | 43.8cm | 41.7cm | 71.6cm |
横 | 36cm | 36cm | 36cm |
奥行き | 7.8cm | 10.6cm | 14.3cm |
補強による体積の減少分 | 215.3cm3 | 283.5cm3 | 4618cm3 |
折り返し部の体積の上昇分 | 816.5cm3 | 1043.3cm3 | 0cm3 |
体積 | 12900cm3 | 16673cm3 | 32242cm3 |
折り返し角度 | 360度 | 360度 | 90度 |
第7音道部 |
第8音道部 [開口部] |
|
ホーン長 | 24.7cm | 12.2cm |
縦 | 29.8cm | 55.9cm |
横 | 36cm | 36cm |
奥行き | 24.7cm | 12.2cm |
補強による体積の減少分 | 2700cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 |
体積 | 23798cm3 | 24551cm3 |
折り返し角度 | 180度 | - |

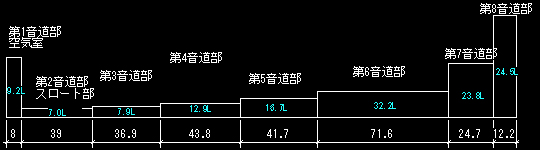

2Dイメージ図面
