D-37の音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 5460cm3 (約5.4L) |
S0(スロートの断面積) | 120cm2 |
L(ホーンの全長) | 284.1cm |
S(ホーンの開口面積) | 1200cm2 |
SR(スロート絞り率) | 0.90 |
fx(クロスオーバー周波数) | 222Hz |
折り返し回数 | 5回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 34cm | 32.5cm |
縦 | 35cm | 5cm | 5.8cm |
横 | 24cm | 24cm | 24cm |
奥行き | 6.5cm | 34cm | 32.5cm |
補強による体積の減少分 | 0cm3 | 255cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 216cm3 | 0cm3 |
体積 | 5460cm3 | 4041cm3 | 4524cm3 |
折り返し角度 | 180度 | 360度 | 90度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 53.2cm | 51.7cm | 81.7cm |
縦 | 53.2cm | 51.7cm | 81.7cm |
横 | 24cm | 24cm | 24cm |
奥行き | 7.5cm | 9.5cm | 11cm |
補強による体積の減少分 | 381cm3 | 231cm3 | 3333cm3 |
折り返し部の体積の上昇分 | 313.2cm3 | 439.2cm3 | 0cm3 |
体積 | 9508.2cm3 | 11996cm3 | 18236cm3 |
折り返し角度 | 360度 | 360度 | 90度 |
第7音道部 |
第8音道部 [開口部] |
|
ホーン長 | 21.5cm | 9.5cm |
縦 | 27cm | 50cm |
横 | 24cm | 24cm |
奥行き | 21.5cm | 9.5cm |
補強による体積の減少分 | 1944cm3 | 2958cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 |
体積 | 11988cm3 | 8442cm3 |
折り返し角度 | 180度 | 度 |

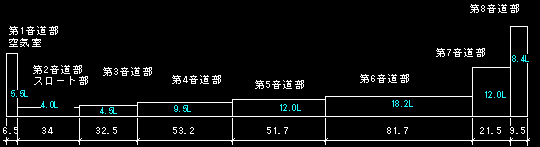

2Dイメージ図面
