D-100の音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 2916cm3 (約2.9L) |
S0(スロートの断面積) | 54cm2 |
L(ホーンの全長) | 268cm |
S(ホーンの開口面積) | 423cm2 |
SR(スロート絞り率) | 0.81 |
fx(クロスオーバー周波数) | 186Hz |
折り返し回数 | 7回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 31cm | 29.5cm |
縦 | 27cm | 3cm | 3.5cm |
横 | 18cm | 18cm | 18cm |
奥行き | 6cm | 31cm | 29.5cm |
補強による体積の減少分 | 99cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 108cm3 | 0cm3 |
体積 | 2817cm3 | 1782cm3 | 1858.5cm3 |
折り返し角度 | 180度 | 360度 | 90度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 26cm | 33.5cm | 54cm |
縦 | 26cm | 33.5cm | 54cm |
横 | 18cm | 18cm | 18cm |
奥行き | 4.5cm | 6cm | 9cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 211.5cm3 |
折り返し部の体積の上昇分 | 148.5cm3 | 1080cm3 | 351cm3 |
体積 | 2254.5cm3 | 4698cm3 | 8887.5cm3 |
折り返し角度 | 90度 | 360度 | 360度 |
第7音道部 |
第8音道部 [開口部] |
|
ホーン長 | 77.5cm | 25.5cm |
縦 | 77.5cm | 23.5cm |
横 | 18cm | 18cm |
奥行き | 13cm | 25.5cm |
補強による体積の減少分 | 2349cm3 | 1188cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 |
体積 | 15786cm3 | 9599cm3 |
折り返し角度 | 90度 | - |

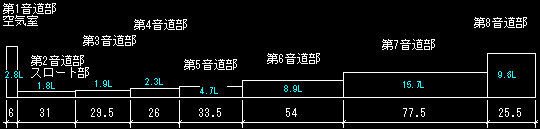

2Dイメージ図面
