D-10バッキーの音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 1822.5cm3 (約1.8L) |
S0(スロートの断面積) | 45cm2 |
L(ホーンの全長) | 175.5cm |
S(ホーンの開口面積) | 375cm2 |
SR(スロート絞り率) | 0.89 |
fx(クロスオーバー周波数) | 250Hz |
折り返し回数 | 5回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 29.5cm | 28cm |
縦 | 27cm | 3cm | 4cm |
横 | 15cm | 15cm | 15cm |
奥行き | 4.5cm | 29.5cm | 28cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 101.3cm3 | 123.8cm3 |
体積 | 1822cm3 | 1429cm3 | 1803.8cm3 |
折り返し角度 | 180度 | 360度 | 360度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 28cm | 28cm | 28cm |
縦 | 5.5cm | 7.5cm | 11cm |
横 | 15cm | 15cm | 15cm |
奥行き | 28cm | 28cm | 28cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 168.8cm3 | 202.5cm3 | 270cm3 |
体積 | 2479cm3 | 3353cm3 | 4890cm3 |
折り返し角度 | 360度 | 360度 | 360度 |
第7音道部 [開口部] |
第8音道部 |
|
ホーン長 | 28cm | 6cm |
縦 | 15cm | 25cm |
横 | 15cm | 15cm |
奥行き | 28cm | 6cm |
補強による体積の減少分 | 0cm3 | 607.5cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 |
体積 | 6300cm3 | 2189.3cm3 |
折り返し角度 | 180度 | - |

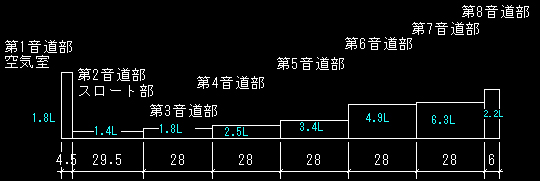

2Dイメージ図面
