D-111エスカルゴMの音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 2160cm3 (約2.2L) |
S0(スロートの断面積) | 44cm2 |
L(ホーンの全長) | 272.5cm |
S(ホーンの開口面積) | 225cm2 |
SR(スロート絞り率) | 0.56 |
fx(クロスオーバー周波数) | 209Hz |
折り返し回数 | 10回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 15.5cm | 17.5cm |
縦 | 12cm | 15.5cm | 2cm |
横 | 12cm | 2cm | 17.5cm |
奥行き | 15cm | 15cm | 15cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 | 0cm3 |
体積 | 2160cm3 | 465cm3 | 525cm3 |
折り返し角度 | 90度 | 90度 | 90度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 18cm | 22cm | 23cm |
縦 | 18cm | 3cm | 23cm |
横 | 2.5cm | 22cm | 3.5cm |
奥行き | 15cm | 15cm | 15cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 | 0cm3 |
体積 | 675cm3 | 990cm3 | 1208cm3 |
折り返し角度 | 90度 | 90度 | 90度 |
第7音道部 |
第8音道部 |
第9音道部 | |
ホーン長 | 28.5cm | 31cm | 38cm |
縦 | 4.5cm | 31cm | 8cm |
横 | 28.5cm | 6cm | 38cm |
奥行き | 15cm | 15cm | 15cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 | 0cm3 |
体積 | 1924cm3 | 2790cm3 | 4560cm3 |
折り返し角度 | 90度 | 90度 | 90度 |
第10音道部 |
第11音道部 [開口部] |
|
ホーン長 | 44cm | 35cm |
縦 | 44cm | 35cm |
横 | 10.5cm | 15cm |
奥行き | 15cm | 15cm |
補強による体積の減少分 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 |
体積 | 6930cm3 | 7875cm3 |
折り返し角度 | 90度 | - |

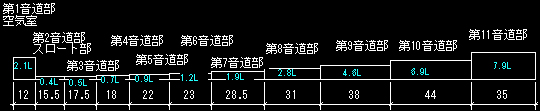

2Dイメージ図面
