D-88スーパーフラミンゴの音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 1560cm3 (約1.6L) |
S0(スロートの断面積) | 22cm2 |
L(ホーンの全長) | 250cm |
S(ホーンの開口面積) | 208cm2 |
SR(スロート絞り率) | 0.79 |
fx(クロスオーバー周波数) | 146Hz |
折り返し回数 | 5回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 40cm | 42cm |
縦 | 10cm | 40cm | 42cm |
横 | 13cm | 4cm | 5.6cm |
奥行き | 12cm | 5.5cm | 5.5cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 | 84cm3 |
体積 | 1560cm3 | 880cm3 | 1378cm3 |
折り返し角度 | 90度 | 180度 | 360度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 42cm | 42cm | 42cm |
縦 | 42cm | 42cm | 42cm |
横 | 6cm (3+3) |
8.4cm (4.2+4.2) |
15cm (7.5+7.5) |
奥行き | 7cm | 7cm | 6cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 105cm3 | 126cm3 | 191cm3 |
体積 | 1869cm3 | 2596cm3 | 3971cm3 |
折り返し角度 | 360度 | 360度 | 360度 |
第7音道部 [開口部] |
|
ホーン長 | 42cm |
縦 | 42cm |
横 | 24.5cm (12.3+12.3) |
奥行き | 6cm |
補強による体積の減少分 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 |
体積 | 6174cm3 |
折り返し角度 | - |

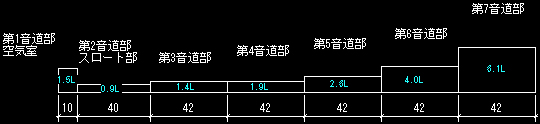

2Dイメージ図面
