D-83フラミンゴの音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 832cm3 (約0.8L) |
S0(スロートの断面積) | 12cm2 |
L(ホーンの全長) | 250cm |
S(ホーンの開口面積) | 130cm2 |
SR(スロート絞り率) | 0.424 |
fx(クロスオーバー周波数) | 144Hz |
折り返し回数 | 5回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 40cm | 42cm |
縦 | 8cm | 40cm | 42cm |
横 | 8cm | 4cm | 5.6cm |
奥行き | 13cm | 5.5cm | 5.5cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 | 84cm3 |
体積 | 832cm3 | 880cm3 | 1377.6cm3 |
折り返し角度 | 90度 | 180度 | 360度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 42cm | 42cm | 42cm |
縦 | 42cm | 42cm | 42cm |
横 | 6cm (3+3) |
8.4cm (4.2+4.2) |
14cm (7+7) |
奥行き | 7cm | 7cm | 6cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 105cm3 | 126cm3 | 178.5cm3 |
体積 | 1869cm3 | 2595.6cm3 | 3706.5cm3 |
折り返し角度 | 360度 | 360度 | 360度 |
第7音道部 [開口部] |
|
ホーン長 | 42cm |
縦 | 42cm |
横 | 24.5cm (12.2+12.2) |
奥行き | 5cm |
補強による体積の減少分 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 |
体積 | 5145cm3 |
折り返し角度 | - |

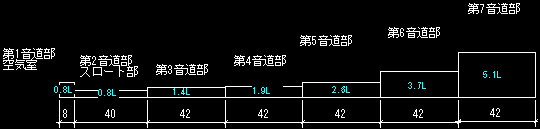

2Dイメージ図面
