D-101aスワンaの音道データ
エンクロージャー基礎データ
Va(空気室の体積) | 1728cm3 (約1.7L) |
S0(スロートの断面積) | 38.4cm2 |
L(ホーンの全長) | 235cm |
S(ホーンの開口面積) | 315cm2 |
SR(スロート絞り率) | 0.76 |
fx(クロスオーバー周波数) | 225Hz |
折り返し回数 | 5回 |
エンクロージャー内部構造データ
第1音道部 [空気室] |
第2音道部 [スロート部] |
第3音道部 | |
ホーン長 | - | 45cm | 38cm |
縦 | 12cm | 45cm | 38cm |
横 | 12cm | 6cm | 9cm |
奥行き | 12cm | 6.5cm | 9.5cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 | 0cm3 | 171cm3 |
体積 | 1728cm3 | 1755cm3 | 3420cm3 |
折り返し角度 | 90度 | 180度 | 360度 |
第4音道部 |
第5音道部 |
第6音道部 | |
ホーン長 | 38cm | 38cm | 38cm |
縦 | 38cm | 38cm | 38cm |
横 | 8cm (4+4) |
12
cm (6+6) |
28cm (14+14) |
奥行き | 11cm | 11cm | 7.5cm |
補強による体積の減少分 | 0cm3 | 0cm3 | 0cm3 |
折り返し部の体積の上昇分 | 171cm3 | 234cm3 | 399cm3 |
体積 | 3515cm3 | 5250cm3 | 8379cm3 |
折り返し角度 | 360度 | 360度 | 360度 |
第7音道部 [開口部] |
|
ホーン長 | 38cm |
縦 | 38cm |
横 | 33.5cm (17+17) |
奥行き | 10cm |
補強による体積の減少分 | 0cm3 |
折り返し部の体積の上昇分 | 0cm3 |
体積 | 12730cm3 |
折り返し角度 | - |

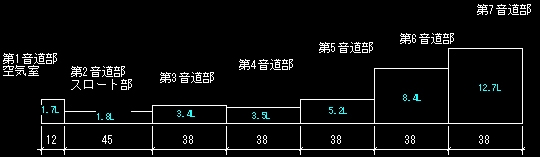

2Dイメージ図面
次はページはD83フラミンゴのデータです。
