BS-8

BS-8 ～手軽に作れる、新書版サイズのミニ・バスレフ
基本データ
シナ合板+カット代金※１	2,126円
ユニット代金※２	5,186円
その他必要コスト※３	5,000円
サイズ	縦175ｍｍ×横130ｍｍ×奥行き145ｍｍ
長岡鉄男氏推奨ユニット	FE83E
製作難易度※４	1
参照図面1	長岡鉄男のオリジナルスピーカー設計術③
参照図面2	長岡鉄男のスピーカー工作全図面集
参照図面3	長岡鉄男のｵﾘｼﾞﾅﾙｽﾋﾟｰｶｰ設計術specialedition図面集編Ⅱ
音道データ	長岡バックロードの音道構造データ

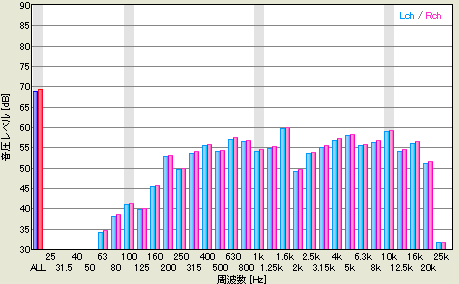

周波数特性
FE83E搭載のBS-8
大山のコメント
勉強机の上に置いて使える超小型サイズのスピーカー。私はベッドの横において寝るときにﾊﾞｯｸグランドでかけて使っている。音は前に押し出しすタイプではないが、8センチユニットのツィーターの効果とあいまって高域が非常に綺麗なのが特徴。フルレンジ一発の音を聞いたことが無い人には非常に新鮮に思えるはず。 ※「長岡鉄男のスピーカー工作全図面集」では寸法が間違いて記入されている版があるので要注意。

※１合板代金は東急ハンズ新宿店の価格表を参考に必要合板代金（シナ合板）とカット代金を 　足したものです。あくまで参考程度に考えてください（2006年10月現在）。
※２ユニットは小泉無線での価格をネットで調べたものが参考となっております。これも値段の　変動等の可能性のあるものですから参考程度に考えてください（2006年10月現在）。
※３その他コストとは主に、ターミナル・内部配線・ファストン端子・ネットワーク用コイル・コンデ　ンサ、木工ボンド、オニメナット、木工道具などなどを合算して5000円としております。
※４製作難易度は5段階に分け、１が最も簡単で５が最も難しいとしています。スピーカーのサ　イズ・構造の複雑さ・実際に大山が作った経験を基に書いた主観的なものです。


次はfostexの超ロングセラーFE103にぴったりのBS-10です。
